Ribbon负载均衡服务调用

官网资料:https://github.com/Netflix/ribbon/wiki/Getting-Started

Ribbon目前也进入维护模式

概述

Spring Cloud Ribbon是基于Netfli Ribbon实现的一套客户端负载均衡的工具。

简单的说,Ribbon是Netflix发 布的开源项目,主要功能是提供客户端的软件负载均衡算法和服务调用。Ribbon客户端组件提供一系列完善的配置项如连接超时,重试等。简单的说,就是在配置文件中列出Load Balancer (简称LB) 后面所有的机器,Ribbon会自动的帮助你基于某种规则(如简单轮询,随机连接等)去连接这些机器。我们很容易使用Ribbon实现自定义的负载均衡算法。

能干嘛:

  • LB(负载均衡)
    • 集中式LB
    • 进程内LB
  • 前面我们讲解过了80通过轮询负载访问8001/8002
  • 一句话:负载均衡+RestTemplate调用

LB负载均衡(Load Balance)

简单的说就是将用户的请求平摊的分配到多个服务上,从而达到系统的HA (高可用)。

常见的负载均衡有软件Nginx, LVS, 硬件F5等。

🤔 Ribbon本地负载均衡客户端VS Nginx服务端负载均衡区别

Nginx是服务器负载均衡,客户端所有请求都会交给nginx,然后由nginx实现转发请求。即负载均衡是由服务端实现的。

Ribbon本地负载均衡,在调用微服务接口时候,会在注册中心上获取注册信息服务列表之后缓存到JVM本地,从而在本地实现RPC远程服务调用技术。

集中式LB

即在服务的消费方和提供方之间使用独立的LB设施(可以是硬件,如F5, 也可以是软件,如nginx), 由该设施负责把访问请求通过某种策略转发到服务的提供方;

进程内LB

将LB逻辑集成到消费方,消费方从服务注册中心获知有哪些地址可用,然后自己再从这些地址中选择出一个合适的服务器。Ribbon就属于进程内LB,它只是一个类库, 集成于消费方进程,消费方通过它来获取到服务提供方的地址。

Ribbon负载均衡演示

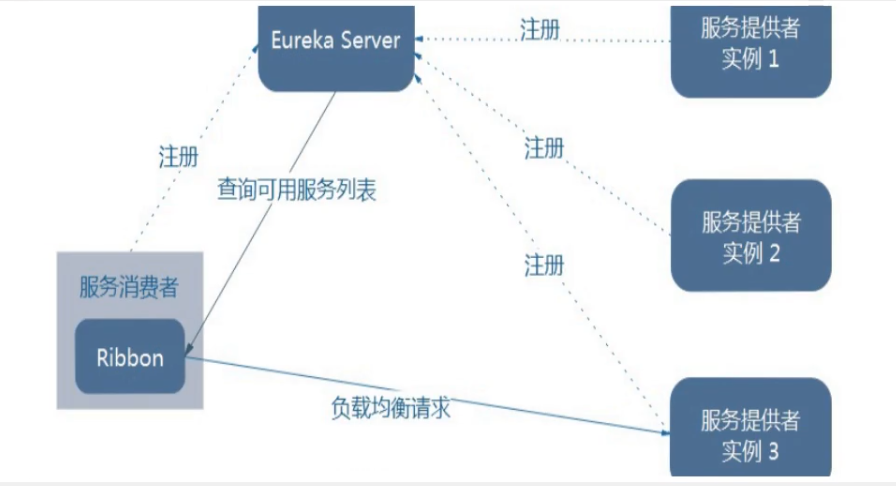

1.架构说明

总结:Ribbon其实就是一个软负载均衡的客户端组件,他可以和其他所需请求的客户端结合使用,和eureka结合只是其中的一个实例。

image-20201123094412190

Ribbon在工作时分成两步:

  • 第一步先选择 EurekaServer,它优先选择在同一个区域内负载较少的 server.
  • 第二步再根据用户指定的策略,在从 server取到的服务注册列表中选择一个地址。
  • 其中 Ribbon提供了多种策略:比如轮询、随机和根据响应时间加权。

2.POM

spring-cloud-starter-netflix-eureka-client自带了Ribbon

3.RestTemplate的使用

  • 官网
  • getForObject方法/getForEntity方法
// 返回对象为响应体中数据转化成的对象,基本可以理解为Json
@GetMapping("/consumer/payment/get/{id}")
public CommonResult<Payment> getPayment(@PathVariable("id")Long  id){
  return restTemplate.getForObject(PAYMENT_URL+"/payment/get/"+id,CommonResult.class);
}

// 返回对象为ResponseEntity对象,包含了响应中的一些重要信息,比如响应头、响应状态码、响应体
@GetMapping("/consumer/payment/getForEntity/{id}")
public CommonResult<Payment> getPayment2(@PathVariable("id")Long  id){
  ResponseEntity<CommonResult> entity = restTemplate.getForEntity(PAYMENT_URL + "/payment/get/" + id, CommonResult.class);
  if (entity.getStatusCode().is2xxSuccessful()){
    return entity.getBody();
  }else {
    return new CommonResult(444,"操作失败");
  }
}
  • postForObject/postForEntity
@GetMapping("/consumer/payment/create")
public CommonResult<Payment> create(Payment payment){
  return restTemplate.postForObject(PAYMENT_URL+"/payment/create",payment, CommonResult.class);
  // return restTemplate.postForEntity(PAYMENT_URL+"/payment/create",payment, CommonResult.class).getBody();
}

Ribbon核心组件IRule

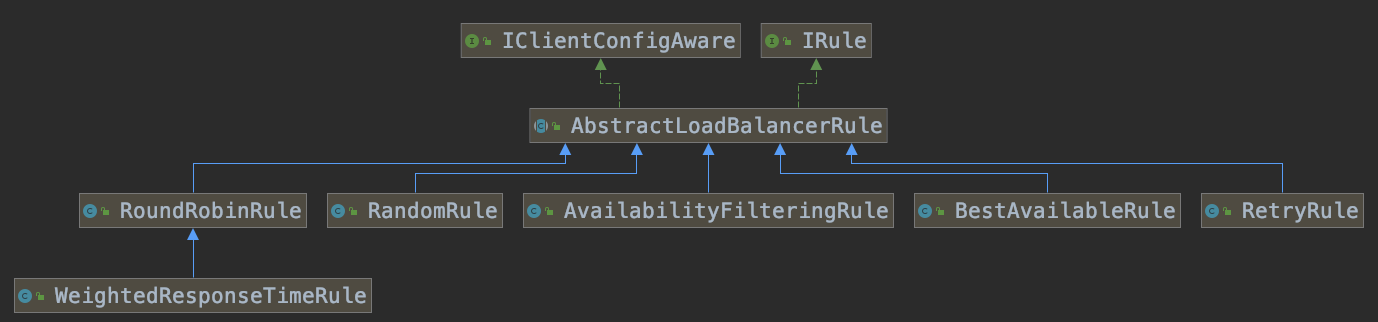

1.IRule:根据特定算法中从服务列表中选取一个要访问的服务 🤔

  • com.netflix.loadbalancer.RoundRobinRule
    • 轮询
  • com.netflix.loadbalancer.RandomRule
    • 随机
  • com.netflix.loadbalancer.RetryRule
    • 先按照RoundRobinRule的策略获取服务,如果获取服务失败则在指定时间内会进行重试
  • WeightedResponseTimeRule
    • 对RoundRobinRule的扩展,响应速度越快的实例选择权重越大,越容易被选择
  • BestAvailableRule
    • 会先过滤掉由于多次访问故障而处于断路器跳闸状态的服务,然后选择一个并发量最小的服务
  • AvailabilityFilteringRule
    • 先过滤掉故障实例,再选择并发较小的实例
  • ZoneAvoidanceRule
    • 默认规则,复合判断server所在区域的性能和server的可用性选择服务器

image-20201123102100659

2.如何替换

  • 修改cloud-consumer-order80
  • 注意配置细节
    • 官方文档明确给出了警告:这个自定义配置类不能放在@ComponentScan所扫描的当前包下以及子包下,否则我们自定义的这个配置类就会被所有的Ribbon客户端所共享,达不到特殊化定制的目的了。
    • 主启动类的@SpringBootApplication下包含了@ComponentScan,因此配置类不能放在cn.silince.springcloud包及其子包下
  • 新建package:cn.silince.myrule
  • 上面包下新建MySelfRule规则类
public class MySelfRule {

    @Bean
    public IRule myRule(){
        return new RandomRule(); // 定义为随机
    }
}
  • 主启动类添加@RibbonClient
    • @RibbonClient(name = "CLOUD-PAYMENT-SERVICE",configuration = MySelfRule.class)
  • 测试:http://localhost/consumer/payment/get/31

Ribbon负载均衡算法

原理

负载均衡算法: rest接口第几次请求数%服务器集群总数量=实际调用服务器位置下标,每次服务重启动后rest接口计数从1开始。

List<Servicelnstance> instances = discoveryClient.getInstances("CLOUD-PAYMENT-SERVICE");

如: List [0] instances = 127.0.0.1:8002;List [1] instances = 127.0.0.1:8001

8001+ 8002组合成为集群,它们共计2台机器,集群总数为2,按照轮询算法原理:

  • 当总请求数为1时: 1 %2 =1对应下标位置为1,则获得服务地址为127.0.0.1:8001
  • 当总请求数位2时: 2 % 2 =0对应下标位置为0,则获得服务地址为127.0.0.1:8002
  • 当总请求数位3时: 3 %2 =1对应下标位置为1,则获得服务地址为127.0.0.1:8001
  • 当总请求数位4时: 4 %2 =0对应下标位置为0,则获得服务地址为127.0.0.1:8002
  • 如此类推…..

RoundRobinRule源码

// 原子整型类
private AtomicInteger nextServerCyclicCounter;

public Server choose(ILoadBalancer lb, Object key) {
  if (lb == null) {
    log.warn("no load balancer");
    return null;
  }

  Server server = null;
  int count = 0;
  while (server == null && count++ < 10) {
    List<Server> reachableServers = lb.getReachableServers(); // 活着/可达健康的机器列表
    List<Server> allServers = lb.getAllServers(); //  所有服务器的列表
    int upCount = reachableServers.size();
    int serverCount = allServers.size(); // 服务器集群总数量

    if ((upCount == 0) || (serverCount == 0)) { // 无可用机器
      log.warn("No up servers available from load balancer: " + lb);
      return null;
    }

    int nextServerIndex = incrementAndGetModulo(serverCount); //得到余数
    server = allServers.get(nextServerIndex); // 根据取模后的余数选择机器

    if (server == null) {
      /* Transient. */
      Thread.yield(); // 使当前线程由执行状态,变成为就绪状态
      continue;
    }

    if (server.isAlive() && (server.isReadyToServe())) {
      return (server);
    }

    // Next.
    server = null;
  }

  if (count >= 10) {
    log.warn("No available alive servers after 10 tries from load balancer: "
             + lb);
  }
  return server;
}
/**
 * Inspired by the implementation of {@link AtomicInteger#incrementAndGet()}.
 *
 * @param modulo The modulo to bound the value of the counter.
 * @return The next value.
 */
private int incrementAndGetModulo(int modulo) { // modulo:服务器集群总数量
  // 自旋锁
  for (;;) {
    int current = nextServerCyclicCounter.get();
    int next = (current + 1) % modulo; // 取余操作
    if (nextServerCyclicCounter.compareAndSet(current, next)) // CAS比较并设值
      return next; // 返回余数
  }
}

自定义负载均衡算法

1.7001/7002集群启动

2.8001/8002微服务controller改造,添加以测试方法

/**
 * @description: 自定义负载均衡算法
 */
@GetMapping(value = "/payment/lb")
public String getPaymentLB(){
  return serverPort;
}

3.80订单微服务改造

/**
* @description: 自定义负载均衡算法接口
*/
public interface LoadBalancer {

    /**
    * @description: 获取所有服务实例列表
    */
    ServiceInstance instances(List<ServiceInstance> serviceInstances);

}
/**
 * @program: cloud2020
 * @description: 自定义负载均衡算法实现类
 * @author: Silince
 * @create: 2020-11-23 13:16
 **/
@Component // 使得容器能扫描得到该类
public class MyLb implements LoadBalancer {

    private AtomicInteger atomicInteger = new AtomicInteger(0); // 原子整型类

    public final int getAndIncrement() {
        int current;
        int next;

        do {
            current = this.atomicInteger.get();
            next = current >= Integer.MAX_VALUE ? 0 : current + 1;
        } while (!this.atomicInteger.compareAndSet(current,next)); // CAS自旋
        System.out.println("****第几次访问,次数next: "+next);
        return next;
    }


    @Override
    public ServiceInstance instances(List<ServiceInstance> serviceInstances) {
        int index =  getAndIncrement() % serviceInstances.size();
        return serviceInstances.get(index);
    }
}
@RestController
@Slf4j
public class OrderController {

    @Autowired
    private RestTemplate restTemplate;

    @Autowired
    private LoadBalancer loadBalancer;

    @Autowired
    private DiscoveryClient discoveryClient;

    @GetMapping("/consumer/payment/lb")
    public String getPaymentLB(){
        List<ServiceInstance> instances = discoveryClient.getInstances("CLOUD-PAYMENT-SERVICE");
        if (instances==null||instances.size()<=0){
            return null;
        }
        ServiceInstance serviceInstance = loadBalancer.instances(instances);
        URI uri = serviceInstance.getUri();
        return restTemplate.getForObject(uri+"/payment/lb",String.class);
    }
}
  • 测试:http://localhost/consumer/payment/lb

OpenFeign服务接口调用

概述

1.OpenFeign是什么

GitHub:https://github.com/spring-cloud/spring-cloud-openfeign

Feign是一个声明式的web服务客户端,让编写web服务客户端变得非常容易,只需创建一个接口并在接口上添加注解即可。 一句话,Feign就是一个服务接口绑定器。

它的使用方法是定义一个服务接口然后在上面添加注解。Feign也支持可拔插式的编码器和解码器。Spring Cloud对Feign进行了封装,使其支持了Spring MVC标准注解和HttpMessageConverters。Feign可以与Eureka和Ribbon组合使用以支持负载均衡。

2.能干嘛

Feign旨在使编写Java Http客户端变得更容易。

前面在使用Ribbon+ RestTemplate时,利用RestTemplate对http请求的封装处理,形成了一套模版化的调用方法。但是在实际开发中,由于对服务依赖的调用可能不止一处,往往一个接口会被多处调用,所以通常都会针对每个微服务自行封装一 些客户端类来包装这些依赖服务的调用。所以,Feign在此基础上做了进一步封装,由他来帮助我们定义和实现依赖服务接口的定义。在Feign的实现下,我们只需创建一个接口并使用注解的方式来配置它(以前是Dao接口 上面标注Mapper注解,现在是一个微服务接口 上面标注一个Feign注解即可), 即可完成对服务提供方的接口绑定,简化了使用Spring cloud Ribbon时, 自动封装服务调用客户端的开发量。

Feign集成了Ribbon

利用Ribbon维护了Payment的服务列表信息,并通过轮询实现了客户端的负载均衡。而与Ribbon不同的是,通过feign只需要定义服务绑定接口且以声明式的方法,优雅而简单的实现了服务调用

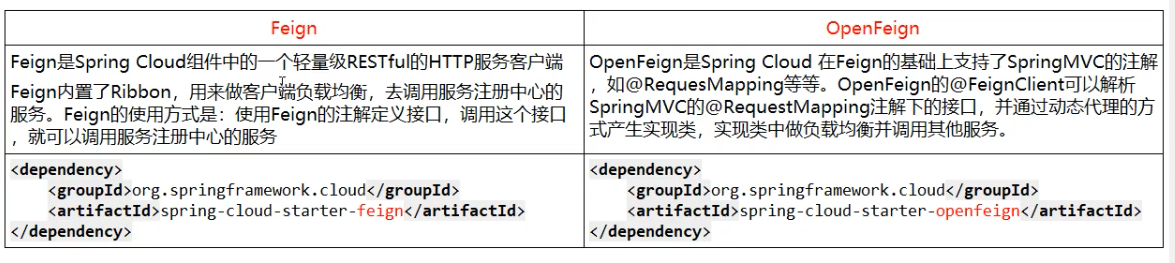

3.Feign和OpenFeign两者区别

image-20201123180627382

使用步骤

1.微服务调用接口+@FeignClient

2.新建cloud-consumer-feign-order80 ,Feign在消费端使用

3.POM

4.YML

5.主启动类

6.业务类

7.测试

  • 先启动2个eureka集群7001/7002
  • 再启动2个微服务8001/8002
  • 启动OpenFeign启动
  • http://localhost/consumer/payment/get/31
  • Feign自带负载均衡配置项

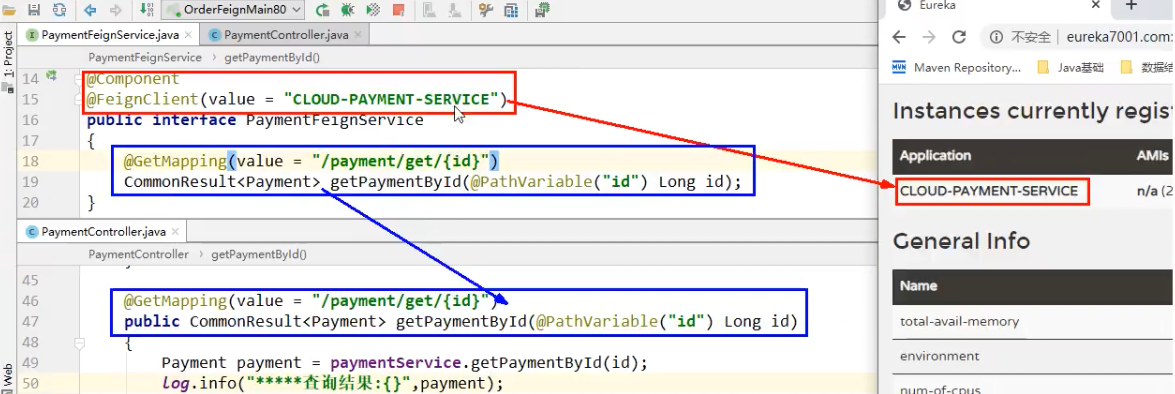

总结

image-20201123190409506

Feign与ribbon+restTemplate不同,可以使程序员使用更为熟悉的面向接口编程。

image-20201123190857514

超时控制

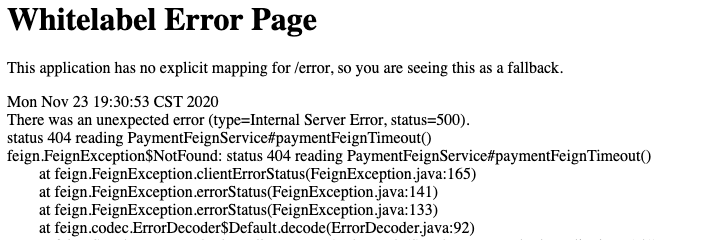

1.超时设置,故意设置超时演示出错情况

2.OpenFeign默认等待一秒钟,超过后报错

默认Feign客户端只等待秒钟, 但是服务端处理需要超过1秒钟,导致Feign客户端不想等待了,直接返回报错。为了避免这样的情况,有时候我们需要设置Feign客户端的超时控制。

3.OpenFeign默认支持Ribbon,YML文件里需要开启OpenFeign客户端超时控制

#设置feign客户端超时时间(OpenFeign默认支持ribbon)
ribbon:
#指的是建立连接所用的时间,适用于网络状况正常的情况下,两端连接所用的时间
  ReadTimeout: 5000
#指的是建立连接后从服务器读取到可用资源所用的时间
  ConnectTimeout: 5000

日志打印功能

Feign提供了日志打功能,我们可以通过配置来调整日志级别,从而了解Feign中Http请求的细节。说白了就是对Feign接口的调用情况进行监控和输出。

日志级别

  • NONE:默认的,不显示任何日志;
  • BASIC:仅记录请求方法、URL、 响应状态码及执行时间;
  • HEADERS:除了BASIC 中定义的信息之外,还有请求和响应的头信息;
  • FULL:除了HEADERS中定义的信息之外,还有请求和响应的正文及元数据。

使用步骤:

1.配置日志bean

@Configuration
public class FeignConfig {

    @Bean
    Logger.Level feignLoggerLevel(){
        return Logger.Level.FULL;
    }
}

2.YML文件里需要开启日志的Feign客户端

logging:
  level:
    # feign日志以什么级别监控哪个接口
    cn.silince.springcloud.service.PaymentFeignService: debug

3.后台日志查看

image-20201123194438210
